姫路市　店舗様 フロアヒンジ ハツリカエ 修理
姫路市 築年数浅いですが水掃除を頻繁にされていたようで腐食が酷い現場でした フロアヒンジ 修理の工事です

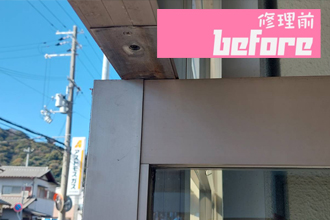

現場　現況ドアが持ち上がる

姫路店舗様の出入口両開きドアですが　ドアの上側が枠に当たってドアの開閉が困難との事で伺いました。
事前の現場画像でケース廃番モデルと伺っておりましたのでドアが持ち上がるほど腐食しているとなると無条件でハツリカエ工事となります。
確かにドア上部が枠に押しつけられてドアの框材に負荷がかかっています。

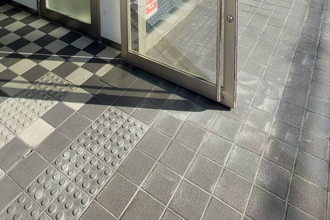

内外点字タイル

問題はこの室内と室外の点字タイルです。
水勾配とられておりますので室内側の点字タイルとドア下部のクリアランスが5mm程度しかありません。
ドア設置時に下の隙間を多めに設定してくれていれば良かったのですがこれではドアを下へさげたくともかなりシビアに調整しないといけません。

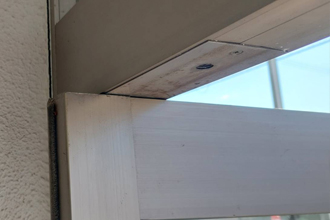

反対側上部

今回は両開きドアですのでドア2枚のフロアヒンジをハツリカエします。
反対側は上側は1.5mmほど隙間がありました。
ただ予想通りだとケース本体はグスグスに腐っていると思います。
点字タイルのおかげで下へ下げる寸法は2mm程度までとなりました。

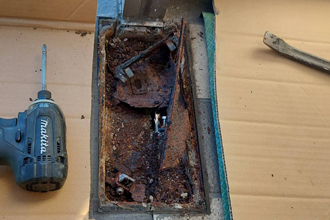

本体

築年数は浅いのですが毎回床を水洗いされていたようでセメントケースはこの状態でした。
ニュースターさんのこの廃番モデルからはケース自体の大きさがハツリカエしやすい大きさになっております。

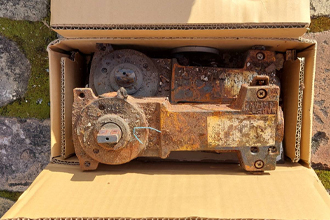

取り外した本体

本体を取り外します。
ケースが腐食しきっていますと取り外しは楽になります。

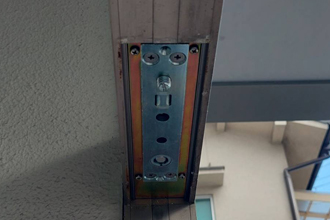

トップセンター交換

今回は純正でトップセンターも交換できるタイプでしたので新品に交換いたします。
これで次回の交換時は容易に工事できると思います。

溶接　速乾モルタル打設

軸位置を合わせて問題の高さ調整を慎重に行います。
ケースはアンカーに溶接して速乾モルタルで半分程度埋めていきます。

仮吊後調整の後モルタル

床の点字タイルが気になりますので半埋の状態で仮吊して開閉状態を確認しました。
片側は狙った通りの高さでしたが反対側が想定と違いドアが吊れないほど上がってしまいました。
何度もドアを付けたり外したりしながらちょうどいい高さになるまで調整していきます。
調整がなんとかできたのでモルタルで上半分を埋込ました。

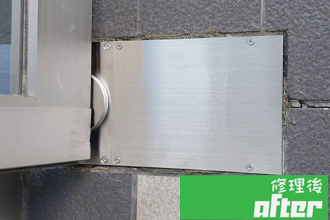

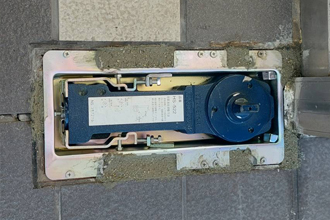

工事完了

モルタルの乾燥を待ってフロアプレートを取付て完了となりました。
おそらく今回は既存の高さをレベルで測った際にケースが腐っていたので正確に計測出来なかったせいだと思います。
いつも勉強になります。

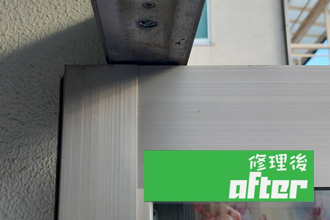

工事完了

ドアと枠の隙間も狙っていたくらいの隙間に調整できました。
扉のフレや閉鎖速度を調整して完了となりました。
