姫路市 漁協様 フロアヒンジ 交換工事
姫路市 漁協様 ニュースターフロアヒンジ 交換工事です 塩害で錆びが酷かったです

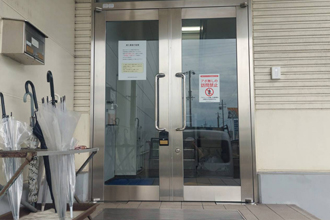

海沿いの漁協組合様出入口です
扉が急に閉まり危険なので交換してほしいとの事でした
現場調査の段階から海の近くということで塩害による錆びを警戒しておりましたが・・・

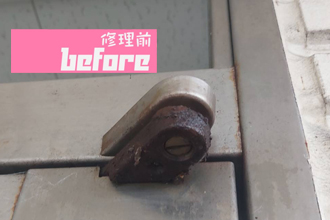

トップ塩害で腐食しています
今回左右ドア二枚共ハツリカエしますが海側のドアのトップセンターの錆びが酷く嫌な予感はしていましたがやはり軸ロックのネジが動きません
枠側の部品は交換できるかどうか判らないので何か方法を考えます

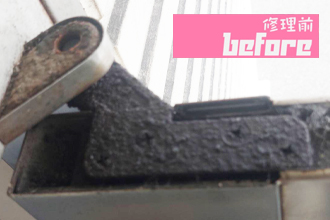

ドア側部品の腐食
真っ先にドアの上部の部品を外そうとしましたが・・
この状態なのでネジはびくともしません
痛いところで失敗しました
新しい部品は念のため用意していましたのでドアの上側の軸を切断し軸部品を交換することにしました

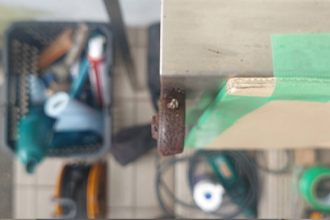

ここで痛恨のミスが・・M4の固定ネジを破壊中にキリが折れてしまいました
もう同じ位置に孔加工はできないのでしばらく他の方法を考えます・・

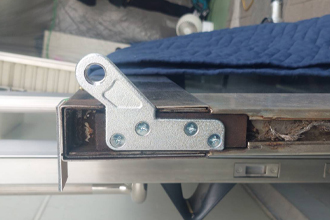

ドアの上側部品交換
そこで考えたのが上側部品のネジをピンポイントで破壊して同じ位置にM6のタップ加工をする方法です
失敗すると後が大変なのでやりたくなかったのですがこれしか方法がありませんでした
結果成功しました！やはり海沿いの現場は何かが起こります・・
やっと本体の取り外しができます

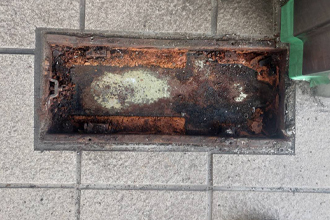

本体取り外し
私がドアの部品で苦戦している間に本体は取り外ししてくれておりました
錆びはみえますがコンクリート側の状態は悪く無いようです

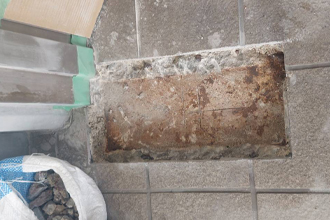

ハツリ工事
タイルの目地分くらいで溶接できるよう最小巾ではつります

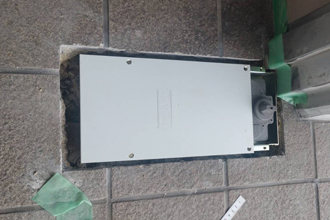

新しい本体を設置
今回はハツリ巾を小さくしたのでケース端部を加工して溶接しやすくしました
偏芯持ち出し吊ですので軸の位置決めが難しく時間がかかりました

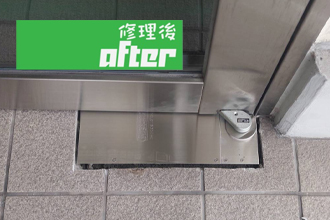

交換工事完了
無事二枚のドアを吊りこみできました
今回は後日タイル工事されるそうなので目地補修せずに建付調整などして工事完了しました
