相生市　工場プラント　サッシドアカバー工法交換　電気錠設置工事
相生市　巨大プラント内　サッシドアカバー工法で交換して　電気錠　カード照合システム　設置工事になります

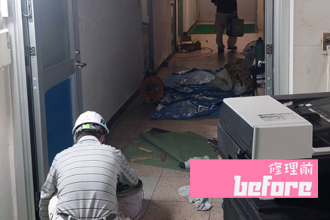

古いアルミドアを撤去して新しく電気錠を取付します

プラント内事務所の古いドアを撤去して両開きドアをカバー工法で新設で設置します
昔からある大きい工場は建物が古い場合が多いのですがこの現場も相当古いです
下地がどうなっているかが判りにくく苦労しました

新しいサッシ枠を設置

2箇所　両開きドアを交換するのであまり悠長に写真を撮る時間がありませんでした
新しい枠を溶接で取付てドアを吊っていきます

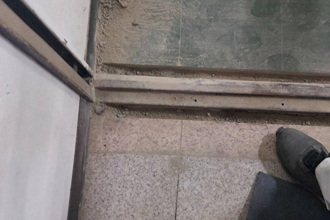

下枠の撤去

一度鉄枠からサッシへ交換されていたみたいです
以前の鉄枠の下枠を撤去します

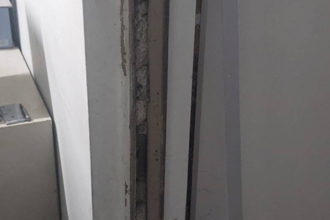

下地は昔の鉄枠

古いアルミサッシを撤去したら下から昔の鉄枠がでてきました
綺麗に戸当部分が切り取られております
なかなか難しい加工で下地をフラットにしておりました

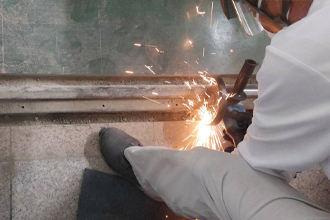

下枠の撤去とハツリ

下枠も撤去していきます

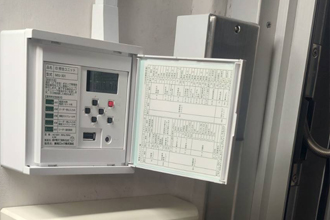

制御盤の取付

この現場では電気工事は電気屋さんが担当してくれました
ID照合の為の制御器を取付します

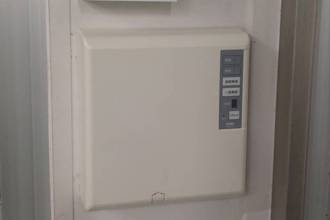

制御盤の取付

美和ロックさんのロングセレラー制御盤　BAN-DS1も取付していただきました
この制御盤は1ゲートの場合拡張性があって信頼性もありますね

電気錠とダミーレバーの取付

ICカードのリーダーは今回ドアに取付してほしいとのご希望でしたので通電金具1ケで使う為にドア内で二線変換アダプターを使用しました
ハーネスはこちらで作製しました
通電金具を1ケでまかなえたのでトラブルの元が減って見た目もすっきりしました

PCソフトの設定等・・

ここから各機器を設定していきます
今回はPCの管理ソフトとの連携も設定するのでなかなかやりがいがあります

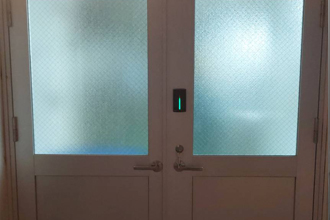

工事完了

ひととおり動作確認しまして工事完了です
