設計納品実績　神戸市　保育園様　ステンレス什器　設計納品
神戸市保育園様　給食室のステンレス什器を設計　納品させていただきました

設計

神戸市の保育園様でステンレス製の什器の製作工事になります
現状撤去してそこに新しくステンレス製の家具を工場で製作して納める工事でしたが予算の都合上工場ですべて製作する事ができませんでした
予算に合わせる為にはステンレスの部品を全てバラバラの部品で製作して木質で内部を作り箱に組み合わせるしかありません・・

バラした部品の設計

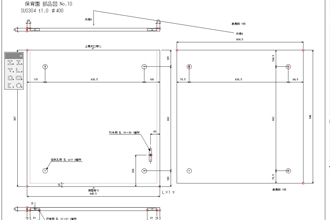

全体図から各部品のバラした図面をひとつづつ作図していきます
この什器では15枚ほど作図しました
引違戸の部分を規格部材を利用してうまく納まるよう設計していきます

納品完了

今回は製作と現場取付が別客先様でしたので工場に依頼した製作部品を家具の製作工場様まで納品して完了いたしました

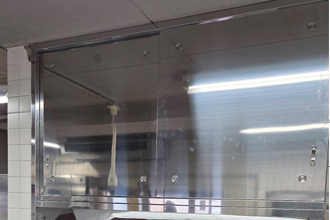

画像は上側の天袋の引違の部分ですうまく納まってくれて安心しました

納品完了

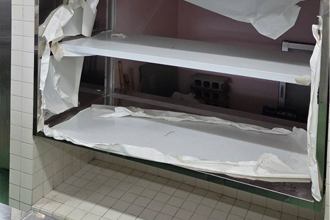

養生が残ってますが下のオープン棚の部分です
工事完了です
